管樁自動夾具
管樁自動夾具采用壓縮空氣推動氣缸動作，電子閥控制氣缸的伸出或收縮，結構簡單，使用過程中無污染；夾具閉合自鎖性能好，安全可靠；一機多用，滿足管樁生產線上各工藝自動夾放管模和鋼筋籠的要求，無需地面配置工作人員，實現生產安全高效率。
- 品牌： 海煜
- 型號： #
- 外形尺寸： 10500×500×1500mm
- 整機重量： 3800KG

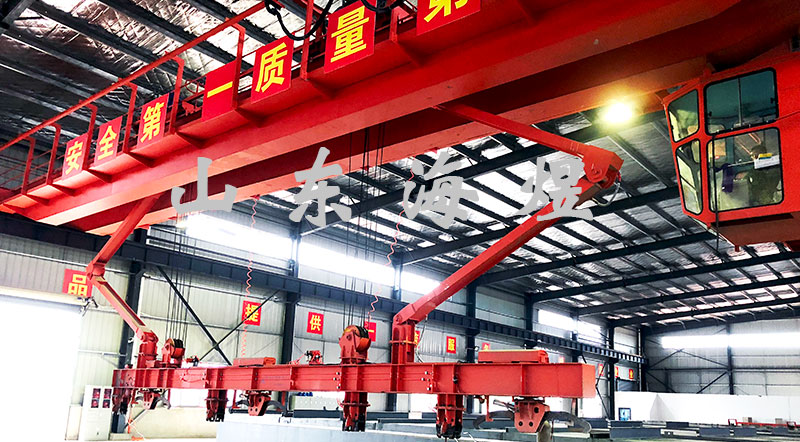

管樁自動夾具總體結構由吊梁、卡式夾具、抱式夾具組成。起重機的兩只吊鉤掛在吊梁上方的銷軸上，實現吊 梁的上下、左右、前后移動?？ㄊ?、抱式夾具間隔布置在吊梁下方。一般卡式夾具按2m、6m、2m的間距布置，共4只；抱式夾具距離卡式夾具1m左右布置，共4只。
吊梁：是自動夾具的承載梁。吊梁承受的最大載荷為管樁重量和管模重量之和；最小載荷為鋼筋籠的重量。
卡式夾具：卡鉗卡在上蓋模的跑輪上，可以卡上蓋模用于合?；蜷_模，也可以合模后吊運整根管模到離心機上離心。
抱式夾具：抱鉗抱底模，可以搬運底模至喂料區；鋼筋籠需要轉場時抱式夾具一次可以抱5根鋼筋籠，轉場效率很高。同時，也可以單獨抱一根鋼筋籠，用于放置在底模內然后轉喂料工序。一個抱鉗實現多個生產工藝要求。
管樁起重機自動夾具的設計要點：
(1)吊梁：需要考慮各卡式夾具的卡點受力的不均勻性，由于管模的變形甚至4個卡點有時候只有3個卡點受力的情況發生，吊梁設計必須到達足夠的剛度。同時，由于該起重機的起升速度一般達到13m/min，動載系數比較大。
(2)卡式夾具：首先，卡鉗的受力點必須布置在卡鉗承載銷軸的外側，這樣的布置使得卡鉗自帶閉鎖功能，卡 鉗受到重力越大卡鉗閉合力越大，卡鉗不會出現打開或松動的現象，維持卡鉗的閉合無須消耗任何動能。其次，由于管樁生產的特點，夾具工作十分頻繁，卡鉗設計時必須考慮卡鉗的磨損問題，既卡鉗的制作材料不宜太硬，又需保證卡鉗的一定磨損后仍然可以安全使用。
(3)抱式夾具：抱鉗的受力點必須布置在抱鉗承載銷軸的外側，這樣的布置使得抱鉗自帶閉鎖功能。抱鉗設計時需考慮抱鉗的通用性，既滿足抱底模的要求，又可以抱鋼筋籠。
(4)氣缸：氣缸的開閉力大小和行程須滿足自動夾具動作的要求。
