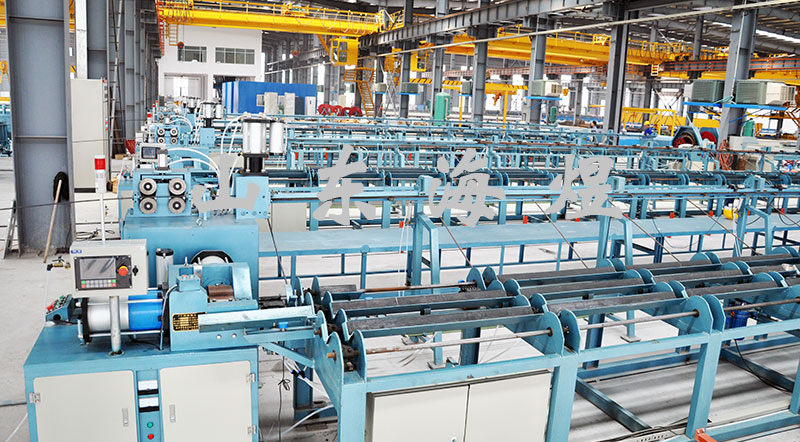

高強鋼筋定長切斷機
GQ2-14型全自動高強鋼筋定長切斷機，剪切采用氣動增壓缸剪切，單片機控制電磁閥動作，自動完成調直、定長切斷動作，整機結構簡單，操作方便，精度高，下料簡單。
- 品牌： 海煜
- 型號： GQ2-14
- 外形尺寸： 18300×800×2220mm
- 整機重量： 1800KG
GQ2-14高強鋼筋定長切斷機應用氣動隨動切斷、液壓馬達送料技術，在保證定長精度的條件下，大大提高了送料速度，有效的解決了液壓站溫度高的問題。合理的設計，使得該機型功能全面、效率高、能耗低、工作可靠，并且操作非常簡單，是生產預應力水泥制品理想的設備。
全自動高強鋼筋定長切斷機具有以下性能特點：剪切采用氣動增壓缸，動作迅速，系統簡潔；氣動系統加裝儲氣罐，確保氣壓穩定可靠；電氣由PLC、變頻器控制，操作方便，維護簡便，節能減耗；采用進口品牌PLC、變頻器，確保無故障運行；
增壓缸、氣缸、電磁氣閥采用國內名牌，工作性能好；工作時送筋速度由變頻器自動控制，前段快速送筋，后段自動慢速，確保切斷精度，切斷鋼筋后送筋速度自動恢復高速；重新設計的料架裝置更簡潔可靠，安裝方便。
料架槽軌內安裝軸承，保證鋼棒的送行穩定；最新設計的切刀裝置，切刀不易損壞，更換切刀快速，維護方便；帶產量計數器，可預置根數，切滿根數扣自動停機。
通過觸摸屏的操作界面，可以方便地設置和顯示本控制系統的運行參數，如根據切斷長度需要調整在切斷過程中各電磁閥的得電時間、設定初始要完成的切斷任務量，還可以顯示牽引運行速度、現已完成的切斷數量等，顯示畫面清晰，所有操作界面和提示信息清晰明確，操作過程一目了然。觸摸屏的設計包括創建畫面和信息，并將它們和PLC程序相配合，根據系統功能要求，設計了控制頁面、參數設置、顯示頁面等界面，運行顯示畫面可實時顯示當前設定的完成量、已切斷數量、切斷長度及現運行速度等信息。
| 序號 | 項目 | 主要技術數據 | 備注 |
| 1 | 剪切鋼筋直徑 | ≤14mm | |
| 2 | 切斷鋼筋長度 | 1000?15000mm | |
| 3 | 切斷誤差 | ≤L/5000 | |
| 4 | 送絲線速度 | 40m/min | |
| 5 | 送絲電機功率 | Y100L1-4 2.2KW | |
| 6 | 整機重量 | 1800KG | |
| 7 | 外形尺寸 | 18300×800×2220mm | |
| 8 | 切斷模式 | 氣動增壓切斷 |
整機裸裝
